practica 10

Colegio De Educación Técnica Profesional Del Estado De Veracruz

Nombre del Alumno:

Cecilia Rosalino Cruz

Carrera y modelo:

 604 Informática.

Modulo:

Manejo de redes.

P.S.P:

Miguel Ángel Ramos Grande.

Práctica 10:

Configuración básica de una VLAN VLAN siguiendo procedimiento.

Propósito de la práctica:

Crear VLANs en un switch, de acuerdo a las características solicitadas VLAN, para su operación.

Práctica 10:

Configuración básica de una VLAN VLAN siguiendo procedimiento.

Propósito de la práctica:

Crear VLANs en un switch, de acuerdo a las características solicitadas VLAN, para su operación.

Materiales, Herramientas, Instrumental, Maquinaria y Equipo.

·        6 Estaciones de trabajo

·        3 switchs.

·        6 cables directo.

·        2 cables cruzados.

En esta práctica se realizara la configuración básica de una vlan siguiendo procedimiento.

  Tarea 1: preparar la red

Paso 2: Borre configuraciones existentes en los Switches e inicializar todos los puerto en estado desactivado.

Es dar clic en el primer Switch

Se abre la siguiente ventana se dara  clic en el cuadro remarcado.

Después aparece la siguiente ventana y se da clic en el cuadro de yes.

Es una optimización deshabilitar puertos no utilizados en los switches mediante su desactivación

Deshabilite todos los puertos en los Switch con el siguiente comando.

Paso 2: Vuelva a habilitar los puertos de usuario en s2 y s3.

Tarea 4: Configure las vlan en el Switch

Pasó 2: Verifique que las vlan estén creadas en s1.

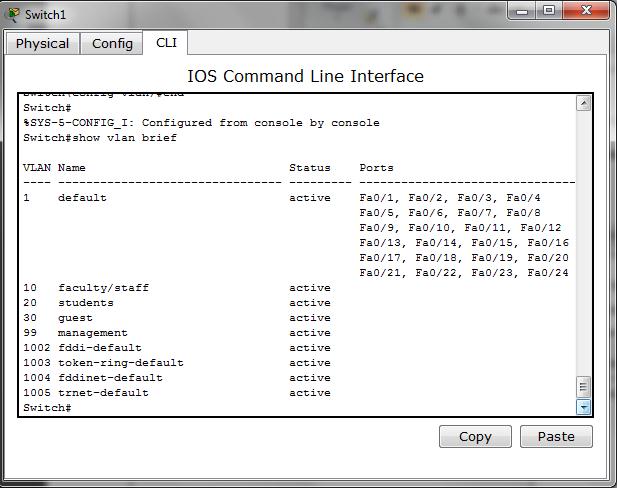

Use el comando show  vlan brief para verificar que las vlan se hayan creado.

Pasó 4: Asigne puertos de Switch a las vlan en S2 y S3.

Pasó 6: Asigne la vlan de administración.

Desde el modo de configuración de interfaz, utilice el comando ip address para asignar la dirección IP de administración a los switches.

Pasó 7: Configure los enlaces troncales y la vlan nativa para los puertos de enlace troncales en todos los switches.

Verifique que los enlaces troncales se hayan configurado mediante el comando Show interface trunk.

Pasó 8: Verifique que los Switch se pueden comunicar.

Pasó 10: Ubique la pc1 en la misma vlan que la pc2.

Conclusión:

En esta practica se realizo lo que fue una configuración de vlan por medio de procedimientos y codigos  a un switch de acuerdo a las características  para la operación de la configuración.
